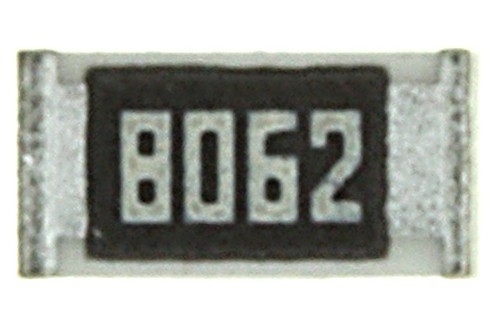

贴片电阻式属于被动元件中的一种，在物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越大，不同的导体，电阻一般不同，电阻是导体本身的一种性质，电阻式对电流呈现阻碍作用的耗能元件，主要是让电路元件得到所需的安全电流范围。

电阻的单位是欧姆（ohm）,简称就用R表示，常见的单位有：R，K，M，其换算方式如下：1M=1000K;1KΩ=1000R（千进率）

产品特征：
    符合ROHS指令要求
    体积小，重量轻
    电性能稳定，可靠性高
    适应再流焊与波峰焊
    装配成本低，并与自动装贴设备匹配

产品应用：
    适用各式应用
    电源产品，消费类电子
    灯饰照明，工业应用
    电脑周边通讯产品
    汽车电子，安防器材

主要参数：
    体积产品
    电阻阻值
    阻值误差
    额定功率（W）
    温度系数（T.C.R）

图片	产品类型	主要特点	体积	功率范围	阻值范围	误差	温度系数 &耐压
	常规厚膜贴片电阻	常规阻值一般应用	0201 0402 0603 0805 1206 1210 1812 2010 1218 2512	0.03W~2W	0R 1R~10M	5% 1%	100PPM ~ 400PPM
	升级功率贴片电阻	2倍常规功率一般应用	0603 0805 1206 1210 1812 2010 1218 2512	0.125W~2W	0R01~0R99 0R 1R~10M 10.1M~100M	5% 1%	100PPM ~ 400PPM
	01005 超微型贴片电阻	世界最小的电子元件，能有效提升小尺寸装置生产材料的利用率	01005	1/32W	10R~1M	1% 2 %5%	300PPM ~ 600PPM
	低阻值贴片电阻	超低阻值从 1R至0.003R	0201 0402 0603 0805 1206 1210 1812 2010 1218 2512 2030 3720 7520 1225	0.05W~3W	0R003~0R99	5% 1%	400PPM ~ 1500PPM
	高阻值贴片电阻	超高阻值 10M至1G	0402 0603 0805 1206 1210 1812 2010 1218 2512 2030	0.063W~2W	10.1M~100M 101M~1G	5% 1%	200PPM
	薄膜高精密贴片电阻	超低误差至0.01%超低温度系数至5PPM	0402 0603 0805 1206 1210 1812 2010 1218 2512	0.031W~0.5W	1R~3M	1% 0.5% 0.1% 0.05% 0.01%	5PPM 10PPM 25PPM 50PPM
	耐高压贴片电阻	可耐高压达4000V	0402 0603 0805 1206 2010 1512	0.063W~1W	10R~10M	5% 1%	100V~4000V
	合金超低阻值贴片电阻	合金材料低温度系超低阻值达0.0005R	1206 2010 2512 2725 2728 4527	0.5W~5W	0.5mR~100mR	5% 1%	15PPM ~ 100PPM
	圆柱形贴片电阻	圆柱体外型超高精密度超低温度系数	0204 0207 0309	0.25W~2W	0.1R~10M	5% 1% 0.5% 0.1%	5PPM 10PPM 15PPM 25PPM 50PPM100PPM 200PPM
	贴片排阻	2至8个电阻并排，缩小产品尺寸及降低组装成本	0201×4 0402×2 0402×4 0402×8 0603×2 0603×4 0603×5 1206×4	0.03W~0.25W	1R~1M	5% 1%	200PPM ~ 400PPM
	抗硫化贴片电阻	抗硫化作用	0201 0402 0603 0805 1206 1218 1210 1812 2010 2512 2030	0.05W~2W	0R 1R~10M	5% 1% 0.5% 0.1%	100PPM ~ 400PPM
