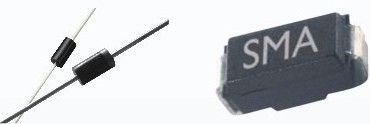

整流二极管是一种用于将交流电能转变为直流电流的半导体器件。通常它包含一个PN结，有阳极和阴极两个端子。整流二极管一般为平面型硅二级管，常用于各种电源整流电路中。主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用，选用整流二极管时，主要应考虑其最大整流电流，最大反向工作电流，截止频率及反向恢复时间等参数。

产品特性：
          低正向压降
          低漏电流
          高电流能力
          高可靠性
          高浪涌电流能力

产品应用：
          适用各式应用
          电源产品，消费电子
          灯饰照明，工业应用
          电脑周边，通讯产品
          汽车电子，安防器材

主要参数：
          产品体积
          工作电流（A）
          工作电压（V）
          顺向电压（VF）
          反向恢复时间（TRR）

产品类型	部分常规型号	封装形式	工作电流	工作电压	顺向电压（VF）	恢复时间（TRR）
整流二极管	M1-M7 S2A-S2M 1N4001-1N4007 1N5401-1N5408 6A10 10A10	R-1 A-405 DO-41 DO-15 DO-27 R-6 SS/SOD123 SM-1 SMA SMB SMC	1A-35A	50V-1000V	1.00V	-
贴片整流二极管
快恢复整流二极管	RS1A-RS1M RS2A-RS2M FR101-FR107 1N4933-1N4937 FR207-FR307	R-1 A-405 DO-41 DO-15 DO-27 R-6 TO-220 ITO-220 SS/SOD123 SM-1 SMA SMB SMC	1A-16A	50V-1000V	1.3V	150ns-500ns
贴片快恢复整流二极
高效率整流二极管	US1A-US1M US2A-US2M UF4001-UF4007 HER108 HER208 HER308 UF805	R-1 A-405 DO-41 DO-15 DO-27 R-6 TO-220 ITO-220 SS/SOD123 SM-1 SMA SMB SMC	1A-16A	50V-1000V	1V	50ns-75ns
贴片高效率整流二极管
超快恢复整流二极管	ES1A-ES1J ES2A-ES2J SF18 SF28 SF38 SF57 SF58 SF806	R-1 A-405 DO-41 DO-15 DO-27 R-6 TO-220 ITO-220 SS/SOD123 SM-1 SMA SMB SMC	1A-16A	50V-600V	0.95V	35ns
贴片超快恢复整流二极管
肖特基势垒整流二极管	SS12 SS14 SS110 SS22 SS24 SS210 SS34 SS36 SS310 1N5817-1N5819 SR240/340/540 MBR10100/20100 MBR30100	R-1 A-405 DO-41 DO-15 DO-27 R-6 TO-220 ITO-220 TO-3P TO-247 SS/SOD123 SM-1 SMA SMB SMC	1A-30A	20V-200V	0.45V	-
贴片肖特基势垒整流二极管
整流桥	MB1S-MB10S DB107 KBP206 KBP210 KBL406 GBU406 KBPC1510	MBS DB-1 KBJ KBU BR-3 GBU GBJ KBPC	0.5A-35A	20V-1000V	-	-
开关二极管	CD4148WP/CD4148WSP/CD41748STP	0603/0805/1206	100-150mA	75V-100V	-	4ns
肖特基二极管	CDB0130QRL/CDB0140QRL	DFN1006(0402)	0.1A-0.2A	34V-45V	0.45A-0.6A	-
芯片齐纳二极管	CDZ55B/CDZ55C/ CDZ55B-S/CDZ55C-S	0603/0805/1206	200mA	-	-	-
